外照式照明ユニット(LED)
外照式照明ユニット(LED)は、無駄のない最適配光設計でサイン全面に極力光ムラを抑え均一に照らすLED照明です。蛍光灯・スポット照明に替わるサイン用照明として幅広く活用されています。
光ムラ減少

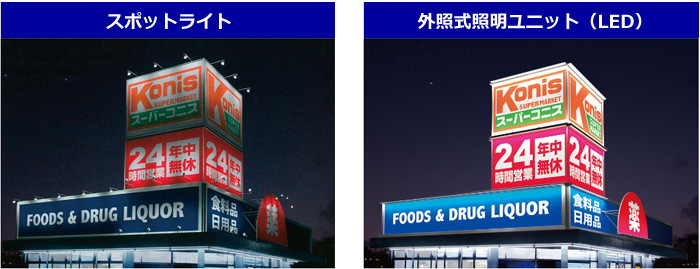

左側の写真は壁面看板の上下に取り付けたアーム式スポットライトで照らしている写真です。照明器具の特性上どうしても光ムラが出てしまいます。
スポットライトの設置間隔を狭めることで、光ムラはある程度解消できますが、コストアップにつながります。
右側の写真は外照式照明ユニット(LED)で照らした写真です。
光ムラが少なく、メディア全体が均一に明るく照らされています。
スポットライトの設置間隔を狭めることで、光ムラはある程度解消できますが、コストアップにつながります。
右側の写真は外照式照明ユニット(LED)で照らした写真です。
光ムラが少なく、メディア全体が均一に明るく照らされています。
コンパクト設計
外照式照明ユニット(LED)の本体は、アルミ押出型材をベースに設計した薄型フォルムです。

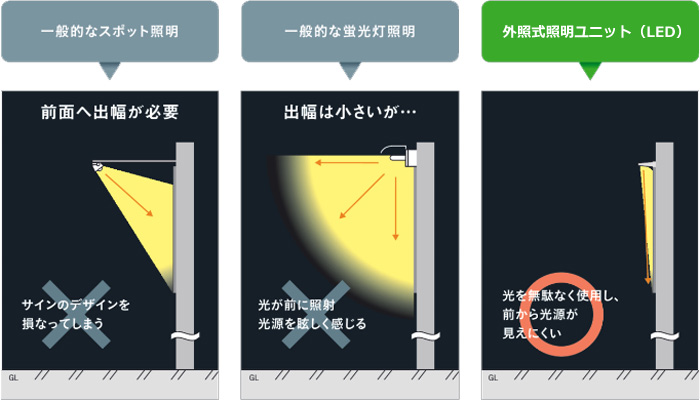

一般的なスポットライトは前側に出幅があり、日中はサインに影が落ち、デザインに干渉してしまうこともあります。一般的な蛍光灯は出幅は少ないですが、光が前に照射するため、光源を眩しく感じることもあります。
その点、外照式照明ユニット(LED)は出幅も少なく、光を無駄なく使用し、前から光源が見えにくい設計になっています。
一般的なスポットライトは前側に出幅があり、日中はサインに影が落ち、デザインに干渉してしまうこともあります。一般的な蛍光灯は出幅は少ないですが、光が前に照射するため、光源を眩しく感じることもあります。
その点、外照式照明ユニット(LED)は出幅も少なく、光を無駄なく使用し、前から光源が見えにくい設計になっています。

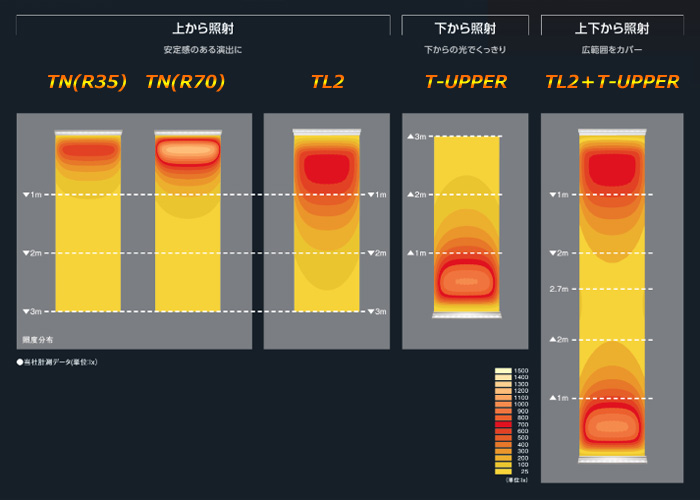

照射距離で選べるシリーズラインナップ
外照式照明ユニット(LED)は照射するメディアの大きさに合わせた照射距離でお選びください。
TL2とT-UPPERを組み合わせて、メディアを上下から照射すれば、さらに照射距離がアップします。
TL2とT-UPPERを組み合わせて、メディアを上下から照射すれば、さらに照射距離がアップします。

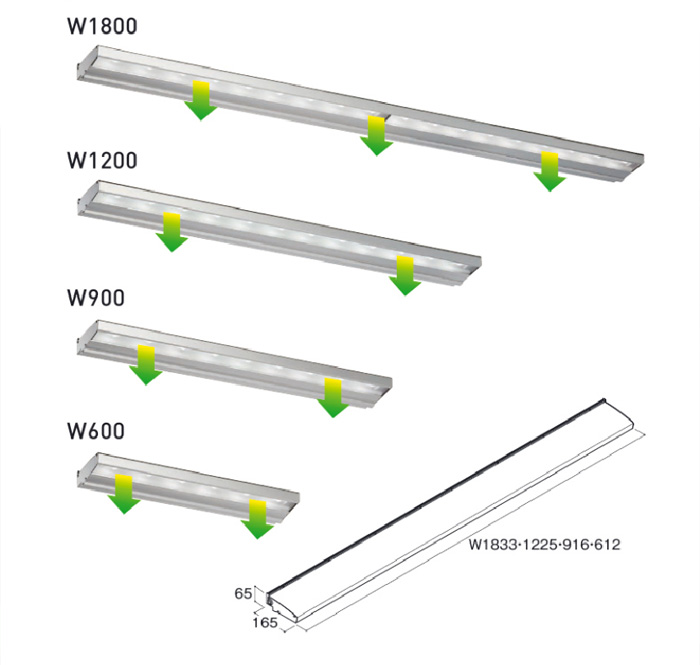

標準4サイズで連結可能
外照式照明ユニット(LED)の標準サイズ構成は4タイプ。これらの4つのサイズを単体または連結することで、大型のサインに対応します。
メディア幅 約3.6m
TL2 W1800×2
|
メディア幅 約3.6m
T-UPPER W1800×2
|
メディア幅 約12.6m
TL2 W1800×7+TNフレーム
|
メディア幅 約7+7.5m
TN W1200×4+
W1800×1/W1200×6 |
メディア幅 約5.4m
TL2 W1800×3+
T-UPPER W1800×3 |
メディア幅 約4.8m
TL2 W1800×2+
W1800×1(両面) |

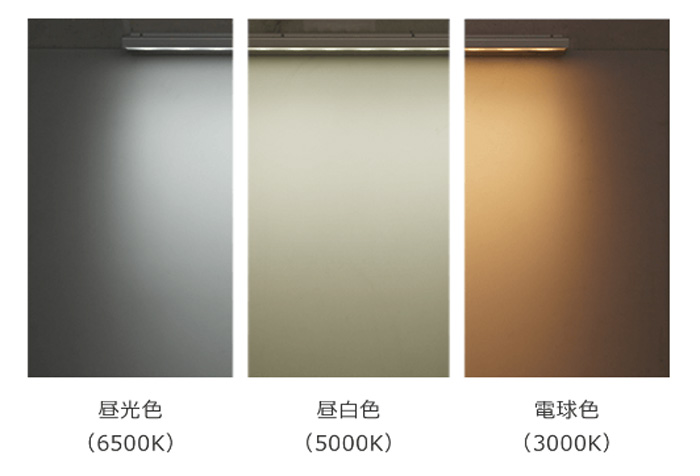

3種類の光色(色温度)を展開(TNのみ)
3種類の色からお選びください。(TNのみ)
※TL2,T-UPPERは(N)昼色色(5000K)相当のみになります。
※TL2,T-UPPERは(N)昼色色(5000K)相当のみになります。

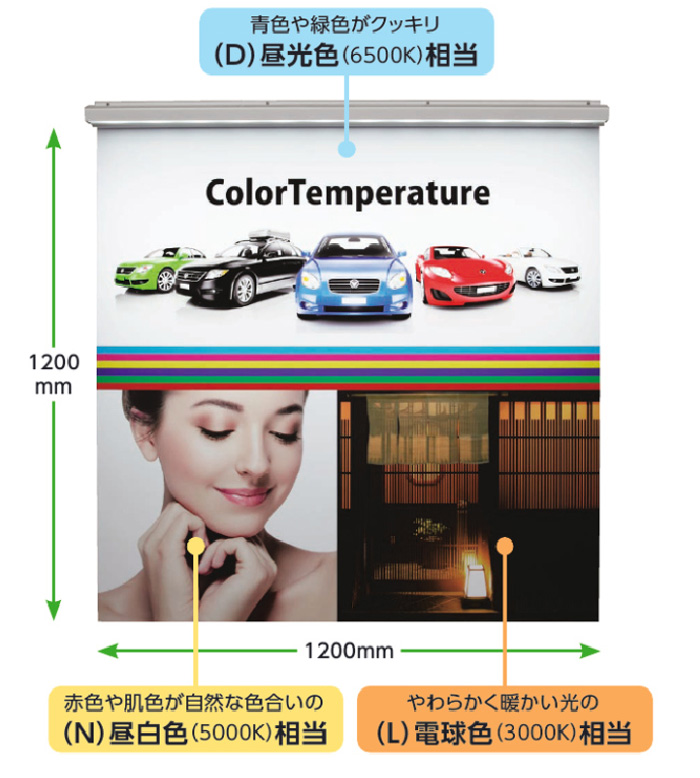

(D)昼色色(6500K)相当
青色や緑色がくっきりと見えます。白い部分をより白く、色のメリハリをつけたいデザインにおすすめです。
(N)昼色色(5000K)相当
赤色や肌色が自然な色合いです。食品や人物の画像などのデザインにおすすめです。
(L)昼色色(3000K)相当
メニューや料理写真、和風店舗など趣のあるデザインにおすすめです。
青色や緑色がくっきりと見えます。白い部分をより白く、色のメリハリをつけたいデザインにおすすめです。
(N)昼色色(5000K)相当
赤色や肌色が自然な色合いです。食品や人物の画像などのデザインにおすすめです。
(L)昼色色(3000K)相当
メニューや料理写真、和風店舗など趣のあるデザインにおすすめです。
オプション

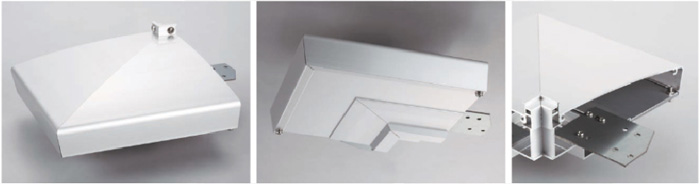

コーナーユニット
TNコーナー90°
カラー:S/シルバー
※受注生産品
※60°〜150°までの特注製作が可能です。
TNコーナー90°
カラー:S/シルバー
※受注生産品
※60°〜150°までの特注製作が可能です。

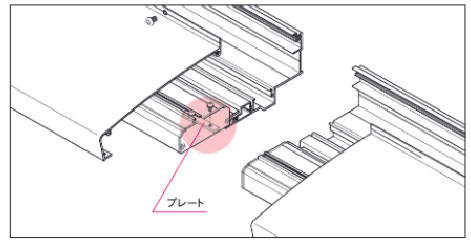

連結金具
外照式照明ユニット(LED)連結セット(TNTL2T-UPPER共通)
カラー:S/シルバー
※連結金具×1ヶ・ネジ・テープのセットです。
外照式照明ユニット(LED)連結セット(TNTL2T-UPPER共通)
カラー:S/シルバー
※連結金具×1ヶ・ネジ・テープのセットです。
